研发、生产陶瓷研磨球，一站式解决方案！
耐磨损 抗冲击，指导用户选型！
我们提供满意的售后保障！
耐磨损 抗冲击，指导用户选型！
我们提供满意的售后保障！
- 1
- 1
公告：
- 欢迎光临！
联系我们Contact us
公司：萍乡金瑞新材料有有限公司
地址：江西省萍乡市湘东区下埠陶瓷工业园区
联系人：卢经理
电话：0799-3495302
手机：19907090556
邮箱：1028570031@qq.com
请扫码加微信，业务、售后无忧
堇青石蜂窝陶瓷的发展现状和应用
来源:|作者:金瑞 |发布时间:2021-03-28 |次浏览
蜂窝陶瓷具有比表面积大、隔热性较好、重量较轻、热膨胀系数低、耐高温、耐酸碱等特点，而被广泛应用于汽车尾气处理、烟道气的净化、蓄热体、红外辐射燃烧板、粉末冶金的承烧

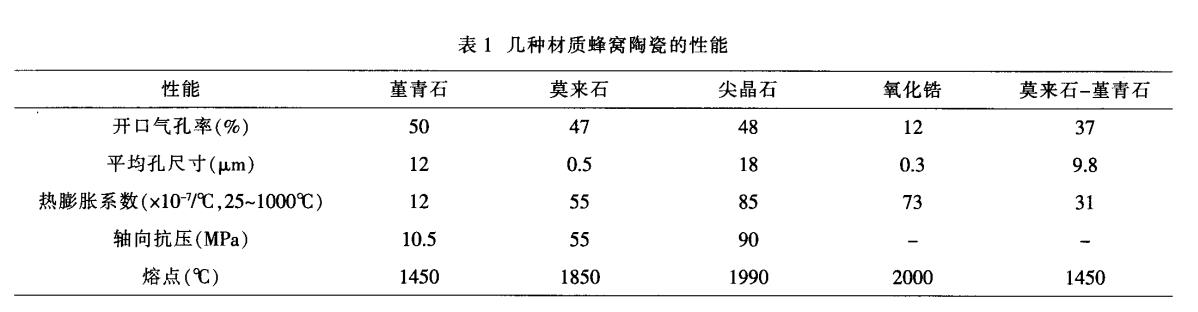

蜂窝陶瓷作为一种功能性多孔材料田，越来越受人们的重视，其应用范围不断扩大，应用水平也不断提高。因为蜂窝陶瓷具有比表面积大、隔热性较好、重量较轻、热膨胀系数低、耐高温、耐酸碱等特点，而被广泛应用于汽车尾气处理、烟道气的净化、蓄热体、红外辐射燃烧板、粉末冶金的承烧板、化学反应的载体和催化剂、窑炉的隔热材料等领域阑。近年来．随着制备工艺的不断发展．其应用范围不断扩大。蜂窝陶瓷可由多种材质制成．主要材质有堇青石、莫来石、碳化硅、氧化锆、氮化硅及堇青石一莫来石等复合基质。几种材质的蜂窝陶瓷的性能如表1所示。
2．1国外堇青石蜂窝陶瓷的进展
1972年美国尾气净化条例的实施．推动了汽车尾气净化器的发展，美国Comin只公司率先通过挤压成型技术制备了具有高性能、可满足美国尾气净化条例要求的堇青石蜂窝陶瓷，其制成的蜂窝陶瓷净化器应用到了各种车型上。随着对洁净空气的需求越来越高，以及蜂窝陶瓷载体迅速发展，产品很快从200孔／平方英寸扩到300孔／平方英寸。在1979年，美国Coming公司推出了400孔／平
方英寸，壁厚为0.165mm的蜂窝陶瓷(后成为堇青石蜂窝陶瓷的工业标准1；到1996年，日本HONDA公司就已经生产出了600孔／平方英寸的产品鲫。
目前，美国Coming公司以及日本NGK公司已经能生产900孔／平方英寸．壁厚为0．0508mm的蜂窝陶瓷。处于水平。他们采用的是一次烧成工艺。而国内大部分研究和生产厂家仍然采用20世纪80年代的二次烧成工艺。
2．2国内堇青石蜂窝陶瓷的进展
在20世纪80年代，国内的许多科研单位就已经开始研制低热膨胀系数的高性能堇青石蜂窝陶瓷。从1984年开始用挤出法生产薄壁蜂窝陶瓷，但规模很小。尽管这些研究取得了一定的进展．但并没有完全消除与国外先进产品的性能差距。进入20世纪90年代后．逐步提高了汽车尾气的排放标准。这就使汽车尾气催化净化器及其载体市场潜力进一步凸显出来。
目前，他们主要生产400面00孔，平方英寸的薄壁蜂窝陶瓷。国内开展蜂窝陶瓷研制的单位有上海硅酸盐研究所、山东工业陶瓷研究设计院、中科院环境化学研究所、咸阳陶瓷研究设计院等，这些主要是堇青石质蜂窝陶瓷的研究。
3 堇青石蜂窝陶瓷的制备工艺
一般堇青石蜂窝陶瓷的制备工艺流程如图1所示。主原料合成——混练——陈腐——挤出成形——干燥——烧成——检验包装
图1堇青石蜂窝陶瓷的制备工艺流程示意图堇青石蜂窝陶瓷的合成方法主要有固相合成法、溶胶一凝胶合成法两种嗍。
(1)固相合成法
固相合成法具有生产工艺简单、生产效率高等点，是常用的合成方法。又可分为干法和湿法，湿法工艺于干法工艺。干法是指采用干法混料经半干压压制成坯。然后再干燥、烧成。
湿法是指各原料人球磨机加水湿磨，泥浆经压滤机脱水制成泥饼，然后真空混练，再挤出成坯，后干燥、烧成。
(2)溶胶一凝胶法f液相法1
溶胶一凝胶法属于湿法化学反应方法．是以液体化学试剂(或将粉状试剂溶于溶剂)或溶胶为原料，反应物在
液相下均匀混合并进行反应，后获得所需要的产品。
4 影响堇青石蜂窝陶瓷热膨胀系数的因素
Lachman I．M．等人撰文指出根据MgO—A1203一Si02三元相图[9】，堇青石的理论组成点存在一个低膨胀区，在原料和工艺相同的条件下，富含Al：O。和MgO的堇青石质蜂窝陶瓷热膨胀系数较理论组成低。堇青石的生成可以是的，也可以是人工合成的，尤其在人工合成时，不同的化学条件，往往会引起堇青石化学成份在一定范围内发生变化．这些微小的变化会对堇青石蜂窝陶瓷的性能有显著的改变。
目前，我国在人工合成堇青石方面作了很多的研究，并试用了绿泥石、滑石、高岭土、高铝矾土、粘土等原料【砌。发现要得到低热膨胀系数的堇青石蜂窝陶瓷，可以从以下几方面进行研究。
4．1控制碱金属的含量
有．随着碱金属含量的增加，堇青石蜂窝陶瓷的热膨胀系数呈指数形式上升。其原因可能是碱金属离子能够进入到o【一堇青石六元环中的通道．与六元环顶点上Al／Si四面体的配位氧原子键合。随着温度升高，因碱金属离子与氧原子之间键强较小，热振动剧烈，且同一通道内的碱金属离子之间相互排斥，从而导致热膨胀系数变大。因此．可通过控制原料中碱金属的含量，来降低产品的热膨胀系数。
4．2微观结构
罗凌虹等人[11俐用xRD、SEM等测试技术对NGK和国内的堇青石蜂窝陶瓷样品进行对比分析和研究，发现在微观结构上NGK堇青石蜂窝陶瓷的断面和端面中有微裂纹的存在．大地减小堇青石蜂窝陶瓷的热膨胀系数，国内的堇青石蜂窝陶瓷断面和端面是没有裂纹的。针对微裂纹的形成。可以通过改善烧成制度、引入合适的成孔剂等方法以达到目的。
4．3堇青石蜂窝陶瓷的原料
白佳海等人列出参考资料【12】对堇青石蜂窝陶瓷的低热膨胀分析认为：堇青石原料的粒度和形貌对其热膨胀系数的影响非常大。在制备工艺相同的条件下．选取片状的高岭土可造成堇青石结晶晶粒的定向排列，有利于降低堇青石蜂窝陶瓷的热膨胀。在一定的粒度范围内，粒径较小的原料由于比表面积大、活性高、反应烧结中传质快，有利于降低堇青石材料的热膨胀系数。
